S47齒輪減速機詳細信息

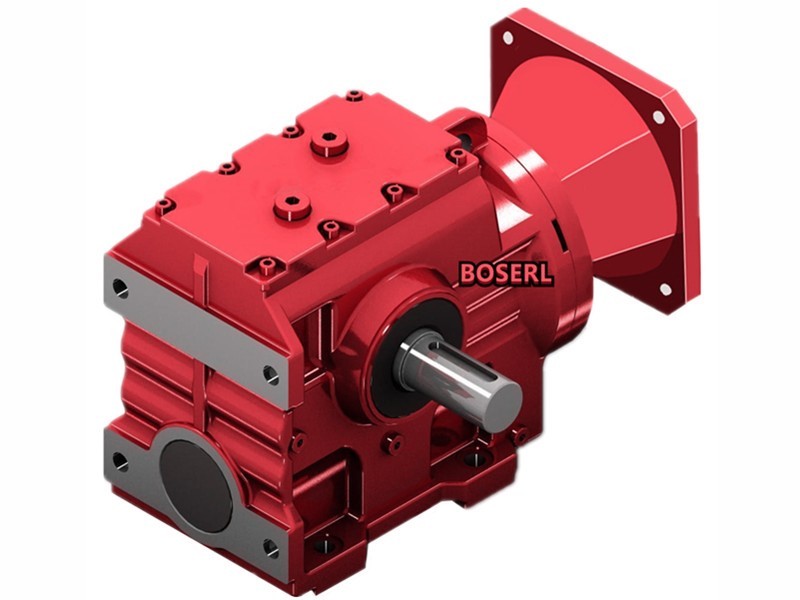

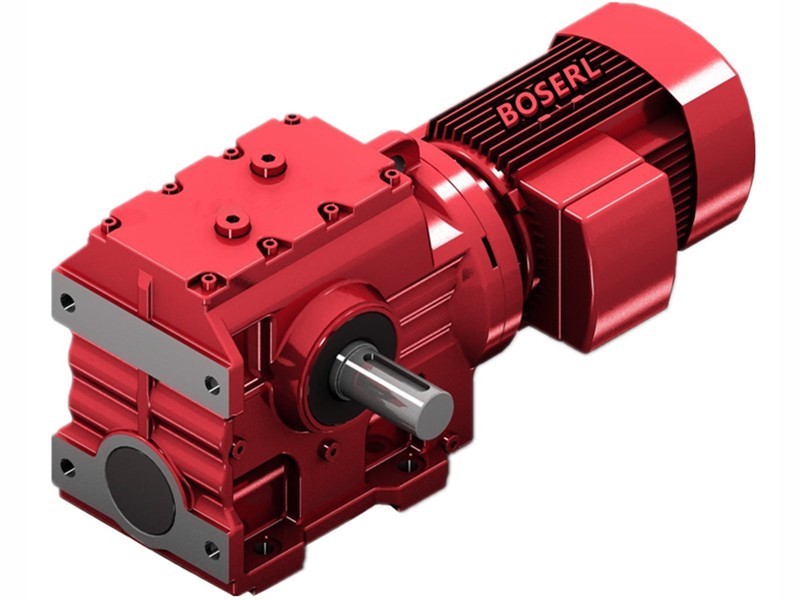

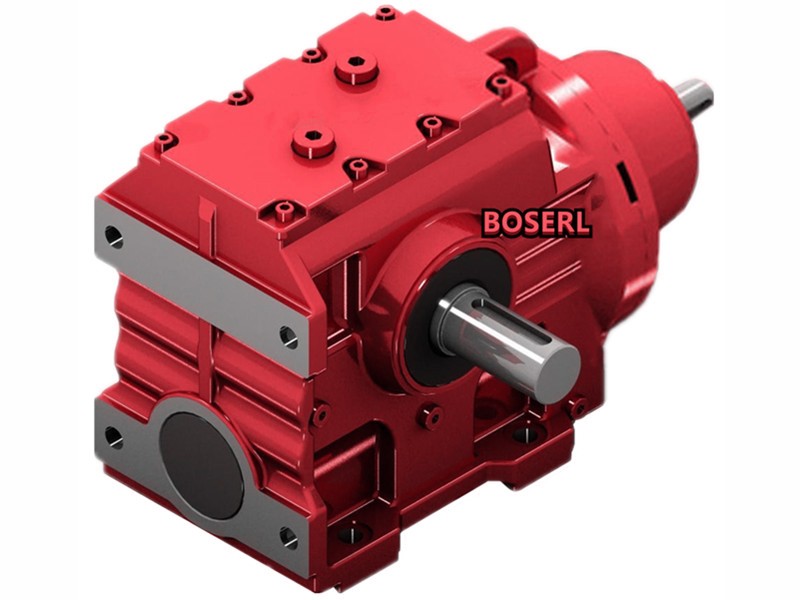

S47齒輪減速機
S47齒輪減速機重量：
S47齒輪減速機重量 | S47齒輪減速機配電機重量 | |||||||
S47-0.12KW | S47-0.18KW | S47-0.25KW | S47-0.37KW | S47-0.55KW | S47-0.75KW | S47-1.1KW | S47-1.1KW | |
10Kg | 15.5Kg | 16Kg | 20Kg | 20.5Kg | 25Kg | 26Kg | 30Kg | 33Kg |
S47齒輪減速機潤滑油：
S47齒輪減速機潤滑油類型有礦物油，合成油，齒輪油。
S47齒輪減速機潤滑油類型 | S47齒輪減速機不同安裝方式的潤滑油加注量(升) | |||||
M1 | M2 | M3 | M4 | M5 | M6 | |
合成油 | 0.35升 | 0.80升 | 0.70/0.90升 | 1.00升 | 0.80升 | 0.80升 |
S47齒輪減速機安裝說明：
涂上潤滑劑并仔細抹勻，將軸裝上并軸向鎖緊(通過使用套裝夾具將會使安裝變得容易)下面描述3中安裝方式：A: (標準供貨配件)；B:對于帶設備軸肩的用戶軸的拆裝套件；C:對于不帶設備軸肩的連接軸的拆裝套件。
[1]短固定螺釘(標準供貨配件)；[2]彈簧墊圈；[3]墊圈；[4]卡環；[5]用戶軸。
[1]固定螺釘；[2]彈簧墊圈；[3]墊圈；[4]卡環；[5]帶軸肩的用戶軸。
[1]固定螺釘；[2]彈簧墊圈；[3]墊圈；[4]卡環；[5]間隔襯套；[6]帶軸肩的用戶軸。
質量好的S47齒輪減速機：檢驗項目自鎖減速機
1.S47齒輪減速機機械性能檢測：振動、噪音異響速比軸跳動外觀型號氣密性；
2.S47齒輪減速機電器性能檢驗：漏電、電流平穩性空載電流；
3.S47齒輪減速機裝箱檢驗：減速機配套附件說明書、合格證。S系列減速機
S47齒輪減速機調試操作步驟：
在S47齒輪減速機調試之前請您務必檢查油位是否正確！參考各銘牌上標有相應的潤滑油使用量。操作人員必須能方便地操作油位塞、放油塞及排氣螺栓和排氣閥。銘牌上已注明關鍵的技術參數。運行中其他數據在圖紙和合同確認中已經標明。S47齒輪減速機安裝成功后檢查所有固定螺釘?shù)牡鬃欠窭喂獭Q緊緊固件后進行檢查確保定位良好，沒有發生改變。調試前，應該確定旋轉軸和聯軸器配備有合適的安全防護罩。采用油位鏡觀察油位時要防止油位鏡受損在對S47齒輪減速機進行操作時應避免使用明火或者產生火花。防止物體落入S47齒輪減速機內。在調試之前卸下現有的運輸固定裝置。務必注意各BOSERL說明書的安全說明！不當調試可能對S47齒輪減速機造成損傷，出現財物損失。
S47齒輪減速機選型參數：
| S47齒輪減速機配電機 | 可配三相/直流/變頻/剎車/防爆/伺服/交流/單相電機S47配0.12KW，S47配0.18KW，S47配0.25KW，S47配0.37KW，S47配0.55KW，S47配0.75KW，S47配1.1KW，S47配1.5KW。 |
| S47齒輪減速機速比 | 201比，184.8比，158.12比，137.05比，128.10比，110.73比，94.08比，84.00比，71.75比，69.39比，67.20比，63.80比，56.61比，54.59比，47.32比，44.22比，38.23比，32.48比，29.00比，24.77比，23.20比，20.33比，19.54比，17.62比，16.47比，14.24比，12.10比，10.80比，9.23比，8.64比，7.28比，6.83比。 |
| S47齒輪減速機輸出轉數 | 7轉，7.6轉，8.9轉，10轉，11轉，13轉，15轉，17轉，20轉，21轉，22轉，25轉，26轉，30轉，32轉，37轉，43轉，48轉，57轉，60轉，69轉，72轉，79轉，85轉，98轉，116轉，130轉，152轉，162轉，192轉，205轉。（以上轉數均為四級電機算出的，可用2P/6P/8P計算，也可以用變頻電機調速，當需要特別低速輸出時，可選擇R系列減速機作為S系列減速機的輸入） |
| S47齒輪減速機負載扭矩 | 170N.m，168N.m，167N.m，155N.m，165N.m，152N.m，110N.m，144N.m，109N.m，103N.m，78N.m。（以上扭矩均為四級電機得出扭矩，需要比上面更大的扭矩，可把電機功率加大，減速機型號加大，或者選擇跟R系列減速機組合使用） |
S47齒輪減速機銘牌含義：
S47-BVPEJ18.5KW-4P-93.19-M1-270°
：系列代號
：減速機規格代號
B：電機
VPEJ：變頻剎車電機
18.5KW：電機功率
4P：電機級數
93.19：減速機傳動比
M1：減速機安裝位置
270°：接線盒位置
S47齒輪減速機電機型號：
推薦類似型號：S47減速機
關鍵詞:S系列減速機加電機一體化_減速機加司服電機連接_G系列減速機_S型減速機_司服電機減速機_S系列斜齒輪蝸輪蝸桿減速機_S系列減速機器_司服減速機
S系列蝸輪蝸桿減速機型號：S37減速機,S47減速機,S57減速機,S67減速機,S77減速機,S87減速機,S97齒輪減速機
S系列自鎖減速機可配變頻電機，剎車電機，防爆電機，伺服電機，交流電機，直流電機，三相電機，單相電機 0.12KW-22KW之間
如需工程師幫選型，請加微信13827261050，留言告知工程師參數要求
